Volumenstromregelung

[Schub1609]

Hallo,

mittlerweile habe ich schon mehrere Schaltbilder, Steuerungen erstellt. Allerdings kommt natürlich immer Neues dazu. Ich habe zum Beispiel eine Pumpe, welche über ein 0-10V-Signal per Handreglermodul in Dasylab angesteuert wird und der entstehende Volumenstrom durch einen Volumenstrommesser gemessen wird. Der Volumenstrommesser gibt dabei ein 0-20mA-Signal aus, welches dann in Dasylab auf den Volumenstrom skaliere und anzeige. Weiterhin ist ein Sollwertgeneratormodul angelegt, welches das Spannungssignal stufenweise reduziert und damit den Volumenstrom reduziert. Allerdings wird dabei nur eben das Spannungssignal stufenweise reduziert und der entsprechende Volumenstrom ergibt sich dann. Diese Volumenstromänderung ist jedoch nicht linear und auch vom Druckverlust des eingebauten Prüflings abhängig, d.h. eine Spannungsänderung um z.B. in 0,2V-Schritten hat nicht immer eine feste Volumenstromänderung zur Folge und eine Spannung von beispielsweise 7V liefert je nach Prüfling einen anderen Volumenstrom. Ich würde am liebsten einen Regler erstellen, bei welchem der Volumenstrom vorgegeben wird, ein Ableich zwischen Soll- und Istwert erfolgt und das Spannungssignal dementsprechend ausgegeben wird, also eine Art PID-Regler. Ist das so "einfach" möglich?

Vielen Dank für Eure Unterstützung!

mit freundlichen Grüßen

Schub

[Schub1609]

Hallo,

Ich konnte es bereits so lösen:

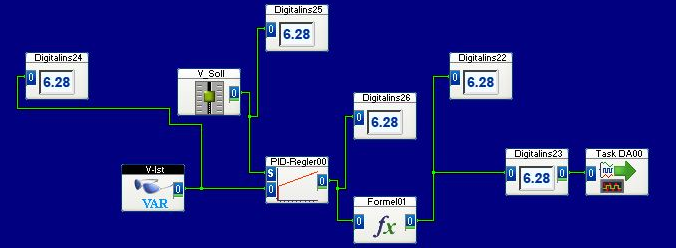

Soll- und Istwert werden verglichen, der PID-Regler gibt das Signal aus, welches ggf. noch über eine Formel angepasst werden kann, und der Task gibt das 0-10V-Signal an die Pumpe. Die Digitalinstrumente hatt ich nur zu Kontrollzwecken eingebaut. Es funktioniert perfekt.



Viele Grüße, Schub
